• ghostscript坐标系统
• lineto 简单线条
• rline 相对坐标
• box 盒子
• closepath 结束路径
• fill 填充
• setgray 设置填充色

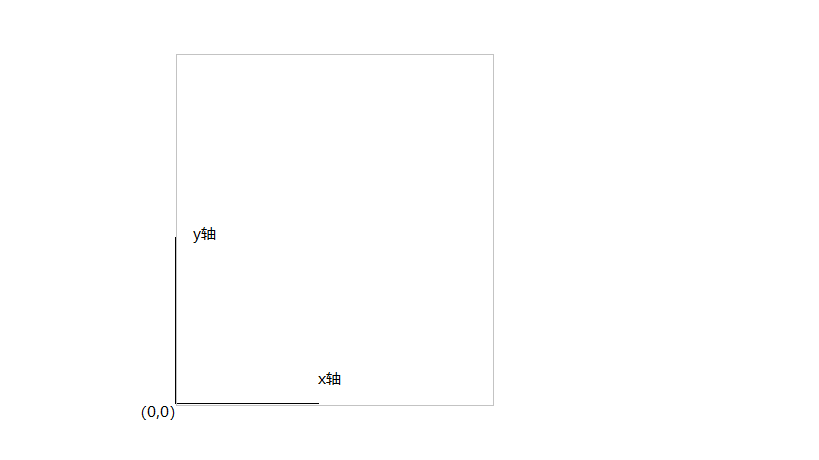

ghostscript坐标系统

• 当前左下角为原点(0,0)
• x轴水平向右
• y轴垂直向上

lineto 简单线条

%code/1.ps
newpath
    144 600 moveto
    144 700 lineto
stroke
showpage

• %开始注释行
• newpath开始执行路径
• 144 600 moveto移动到(x,y)的144,600位置
• 144 700 lineto从当前坐标连线到144,700
• postscript使用后缀语法格式,这里的144,600会先进入操作栈
• 然后moveto,lineto从操作栈读取两个操作数,
• 第一个操作作为x参数,第二个操作数作为y参数
• postscript的栈操作在下一节详细描述
• stroke进行描边处理,showpage输出图像

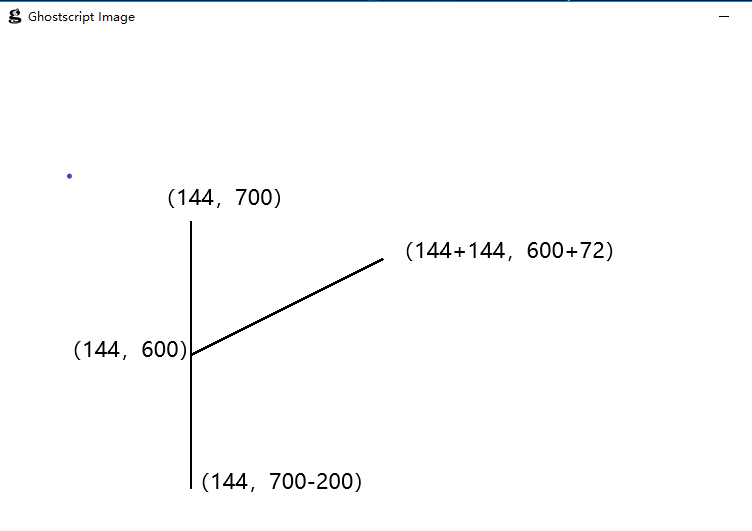

rlineto 相对坐标

%code/2.ps
newpath
    144 600 moveto
    144 72 rlineto
    144 700 moveto
    0 -200 rlineto
stroke
showpage

• 144 600移动坐标到144 600
• 144 72 rlineto连线到当前坐标144 600上的偏移量
• 也就是(144+144,600+72)

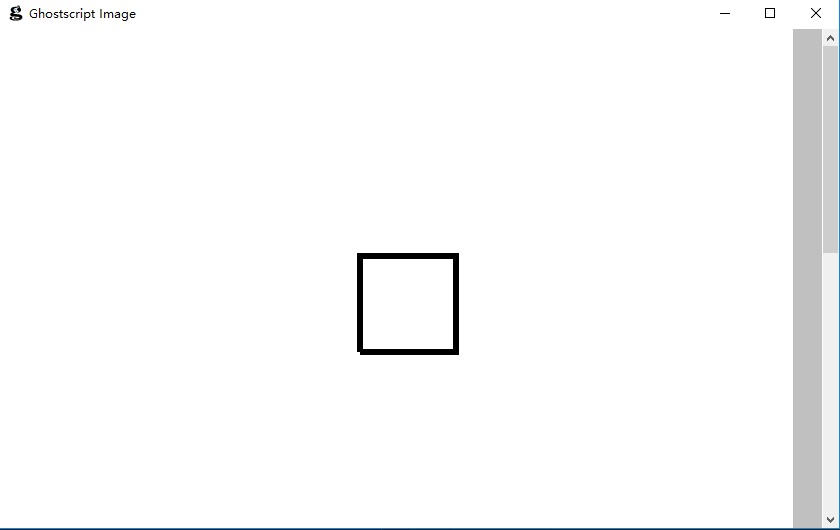

box 盒子

%code/3.ps

newpath
    270 600 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
    -72 0 rlineto
    4 setlinewidth
stroke showpage

• 四条长度相等方向90度的rlineto构成一个盒子

• 线条最后合并的时候没有完全融合
• 通常使用closepath可以完全融合

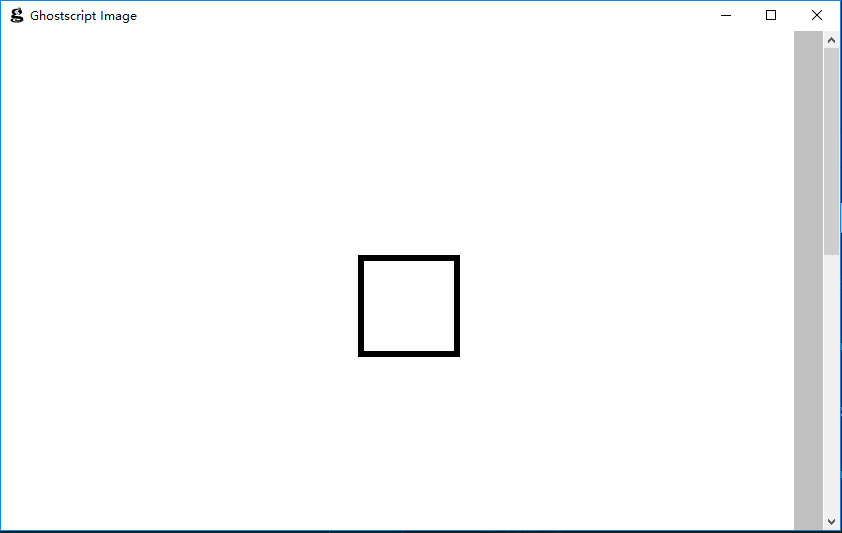

closepath 结束路径合并线条

%code/4.ps

newpath
    270 600 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
    closepath
    4 setlinewidth
stroke showpage

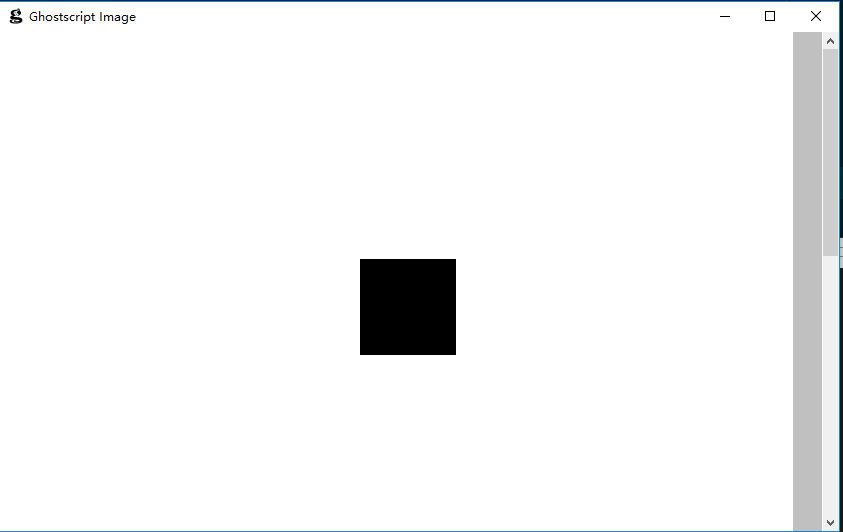

fill 填充图形

%code/5.ps

newpath
    270 600 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
closepath
fill showpage

• stroke沿着路径描边
• fill在封闭的路径中填充特定颜色，默认黑色

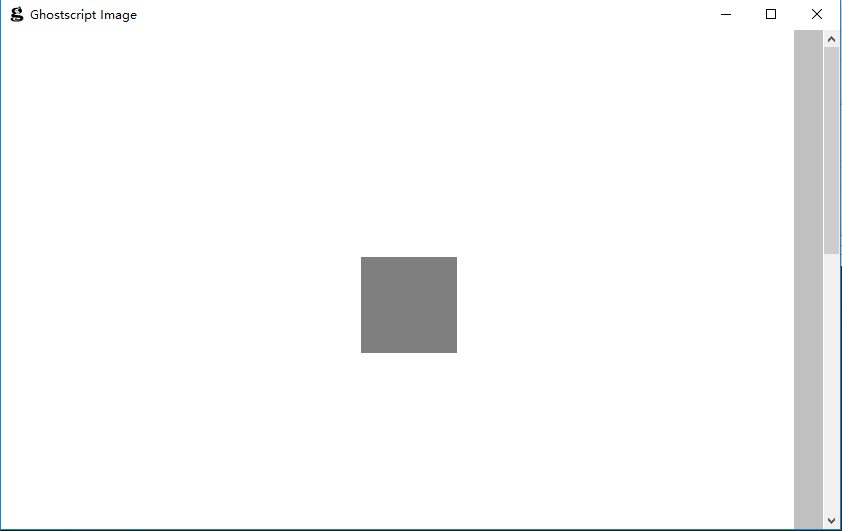

setgray 设置填充颜色

%code/6.ps

newpath
    270 600 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
closepath

.5 setgray
fill
showpage

• setgray 设置填充颜色

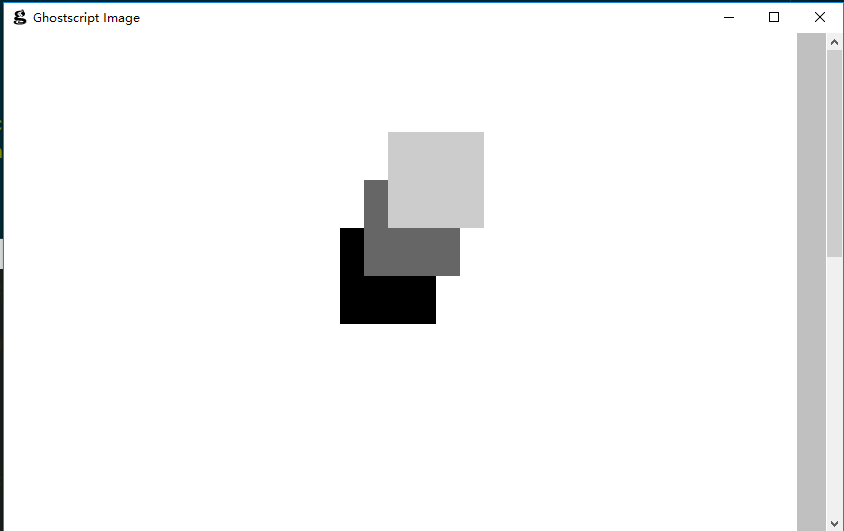

图形覆盖

%code/7.ps
newpath
    252 624 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
closepath fill
newpath
    270 660 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
closepath .4 setgray fill

newpath
    288 696 moveto
    0 72 rlineto
    72 0 rlineto
    0 -72 rlineto
closepath .8 setgray fill

showpage

• ps中多个图形在坐标上重叠时,后面的覆盖在前面的上面
